제품특징
BOM이란 무엇인가
- Bill Of Materials의 약자로 부품식별코드, 부품의 수, 길이, 중량 등 제품 생산에 관한 정보가 들어 있는 목록을 말하며, 때로는 부품표(도면 Parts List)를 지칭하기도 한다.
- 흔히 설계분야에서 도면 작성과 함께 부품의 리스트를 작성하여, 필요한 부품의 목록을 작성하는데 이를 BOM이라 일컫기도 한다.
- 부품표(도면 Parts List)와 같이 제품을 구성하는 부품에 대한 정보를 효과적으로 관리하는 업무
- 효과적인 BOM을 구축하는 일은 소요량 산출을 정확히 하여 자재의 효율적 사용으로 손실을 줄이고, 인력관리를 효과적으로 하여 생산 및 자재 관리의 기본이 된다.
BOM 자동산출 및 외부 DB와의 연결로 설계 표준화가 쉬워진다
- CADMAS는 기계 설계자에 의하여 10년간 발전해 온 전문적인 S/W로서, 기계설계 전반의 완벽한 BOM 기능을 제공한다. CADMAS를 이용한 표준부품은 이미 자신의 DATA를 가지고 있으며, 그 DATA를 이용하여 자동으로 작성되는 부품목록기능, 부품번호 정렬기능 등은 Excel 등 여타의 S/W와의 Data 자동 연동으로 ISO인증 등 회사의 설계 표준화를 요구하는 경우에 가장 모범적인 사례로 적용되고 있다.

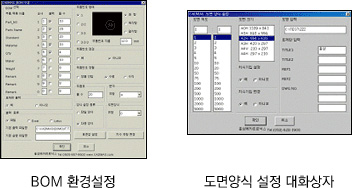

BOM 기능
- 용지 크기, 척도, 도면 명, TITLE, DWG NO. 등의 입력으로 도면 양식이 자동으로 설정된다.
- 외부파일 작성 전 재질, 수량, 메이커, 중량, 비고란의 작성 유무와 열 수, 파일의 확장자를 사용자가 지정한다.
- 도면 양식 설정 후 도면 양식 설정 요소와 용지크기, 척도 등을 다시 수정이 가능하다. 사용자 부품 입력으로 사용자가 작성한 부품에 B.O.M 정보를 추가할 수 있다.

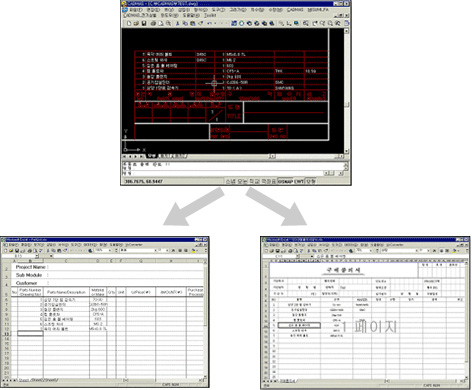

- CADMAS의 기능을 이용한 부품은 입력과 동시에 각 부품의 품명 및 사양에 대한 DATA를 B.O.M 정보점에 자동 삽입된다. 도면작업 완료후 도면 내 부품 List를 외부파일로 자동 생성하여 자재 내역서 등이 필요한 O.A 업무와 연계할 수 있다.

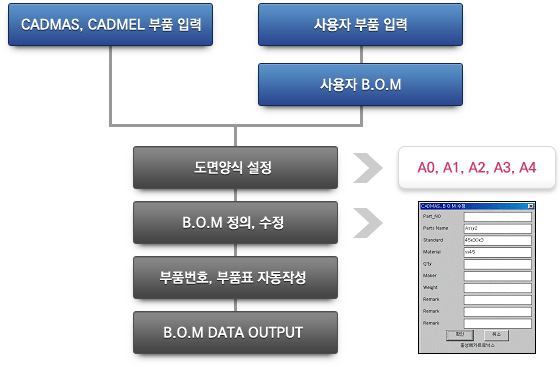

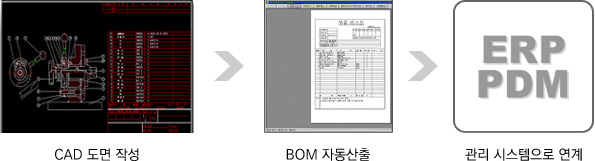

BOM 생성과정

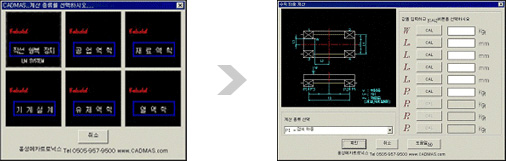

공학계산
- 설계에 필요한 각종 계산기능이 제공된다.
- 계산하고자 하는 식들이 종류별로 분류되어 찾아보기 쉽다.
- 설계에 필요한 여러 가지 계산들을 데이터의 입력만으로도 손쉽게 계산할 수 있다.
- 계산된 데이터를 외부로 출력하여 확인할 수 있다.

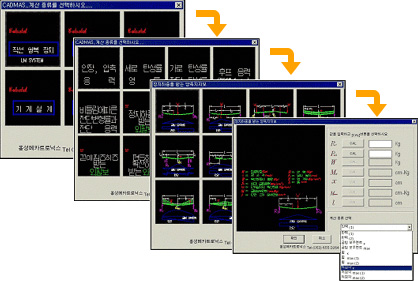

계산식의 종류
직선왕복장치 (LM System)
- 수직 하중계산, 수직 하중측면
- 수평 수직하중, 측면 하중 횡
- 측면하중 종, 이동하중
- 가 감속 하중, 볼 부쉬, 볼 스크류
- 직선운동 정격 수명 하중계산
공업역학
- 항심력, 원심력, 각속도
- 운동량, 충격량, 동력토크
- 나사를 돌릴 때 힘과 모멘트
재료역학
- 인장, 압축응력
- 세로탄성률, 영률, 가로탄성률
- 전단탄성률, 후프 응력
- 비틀림에 따른 전단변형률과 전단응력
- 보-각종 외팔보, 양쪽 지지보
기계설계
- 볼트의 지름 구하기
- 너트의 높이
- 리벳이음, 용접이음, 관의 크기, 축의 굵기
- 전동축의 굵기, 맞물림 클러치
- 마찰클러치, 레이디얼 저널
- 압축코일스프링
- 스퍼기어, 웜기어, 베벨기어, 헬리컬기어
유체역학
- 액체의 비중량과 비중
- 폄프의 수동력과 축동력, 효율
- 원심펌프
열역학
- 열량과 비열
- 연료의 발열량

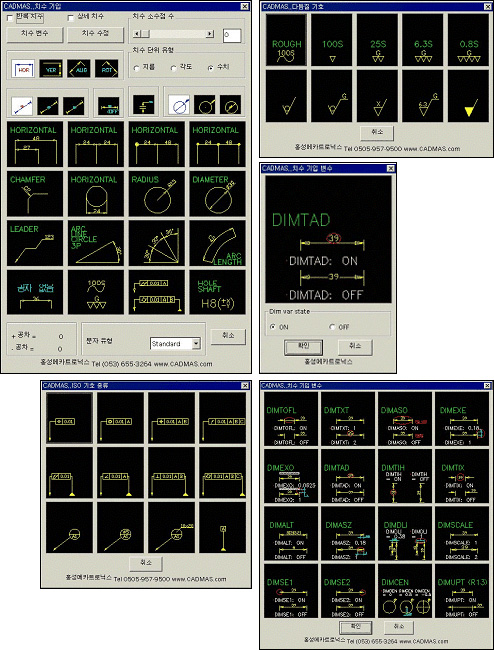

대화상자 형태로 제공되어 더욱 쉬워진 Dimension 기능
- DIM VAR, DIM EDIT : 치수 변수의 변수조정이 가능하다.
- 미리 작성된 Dimension 변수값도 지정 유무에 따라 자동 update
-
Dimension decimal type
- 치수문자의 소수점 자리 지정이 가능하다.
- 연속적인 치수의 기입이 가능하다. (Repeat 기능)
- 각각 Dimension 변수의 변화 없이- HOR, VER, ALIG, ROT의 치수 기입이 가능하다.
- Radius, Diameter, Chamfer, Leader 치수 기입
- ARC의 길이 계산 및 치수기입
-
Symbol 기능
- 다듬질, ISO, 끼워 맞춤 공차기능
- 치수 기입시의 공차지정 유무에 따라 공차적용이 가능하다.

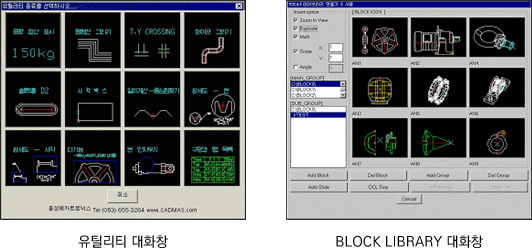

유틸리티 Block library
- 평행선 그리기
- 평행선 연장 그리기 : 축면 기준, 간격 띄우기, 중심기준 등을 사용할 수 있다.
- T, X형 트림 : T형과 X형의 자르기를 반복할 수 있다.
- Type별 파이프 그리기 : SGP, 스케줄10, 20, 30, 50, 60 등을 연속하여 그리는 기능
- Slot hole : Single 1개, Single 2개, Double 1개, Double 2개
- 사각 박스
- 길이 계산, 중심선 표시 : 선과 호의 연장된 길이와 중심을 표시한다.
- 상세도 : 원 또는 사각으로 지정한 부분을 확대하여 그려지는 기능으로 scale, 상세도 창, 상세도 명, 문자 위치를 임의로 정의할 수 있다.
- 다기능 : 편집할 부분만을 지정하여 Copy, Move, Change, Erase하는 기능
- 구멍과 탭 목록 : 기준점에서 X, Y의 거리를 표시하여 준다.
- 대화상자로 제공되어 Block을 쉽게 만든다.
- Block list를 대화상자를 통해 한눈에 볼 수 있으므로 사용이 편리하다.
- Main, Directory 변경이 용이하며, C:\, D:\, F:\ 등이 쉽게 변경 가능
- 기존 사용하고 있는 Block file(DWG, DXF)도 Copy하여 사용할 수 있다.
- 대화상자 크기 및 표시되는 Icon 수량(4~36개) 변경이 가능하며 사용이 편리하다.
- Block 삽입할 때 Explode, Multi, Zoom in View 기능
- Block 삽입할 때 Scale, Angle 조절이 가능하다.
- Block의 삽입, 삭제가 쉽다.
- Sub directory의 추가, 삭제가 쉽다.

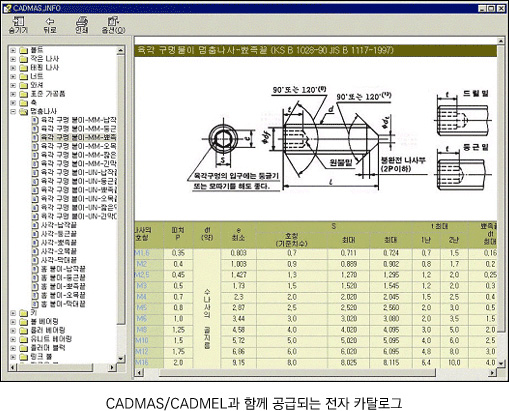

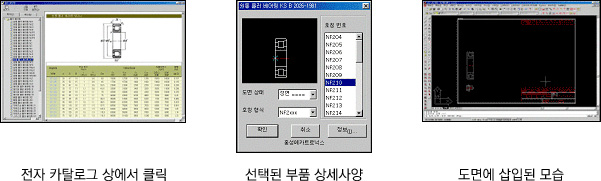

전자 카탈로그
- 프로그램 상에서 제공되는 대화상자를 통해 원하는 규격의 부품을 불러올 수 있을 뿐만 아니라, 전자 카탈로그 기능을 이용하면 규격의 부품을 편람이나 각 메이커 카탈로그를 찾아보지 않고도 직접 전자 카탈로그 상에서 작업중인 CAD로 불러올 수 있다.

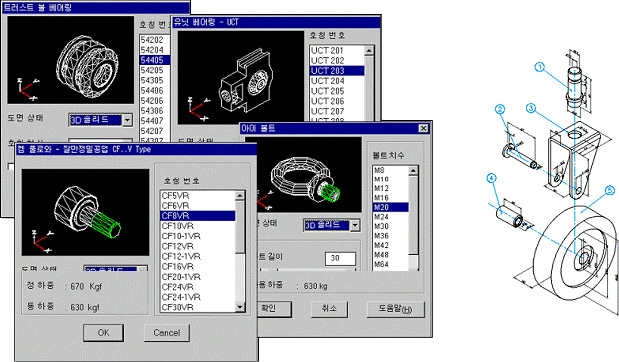

Solid modeling
- 규격에 맞는 사양의 입력으로 더욱 정확, 정밀한 3D 모델링의 형상으로 부품들을 작업할 수 있다.
- 초보자도 능숙하게 3D 작업을 할 수 있다.
- CADMAS에서 제공되는 Library의 부품들을 사양의 입력만으로 3D 모델링의 형상으로 작업할 수 있다.
- 2D의 정면도, 우측면도, 평면도, 배면도, 도면 제공으로 입체화된 도면으로 바꾼다.
- 정면도, 우측면도, 평면도 외에 선택으로 배면도, 우측면도, 저면도를 나타낼 수 있다.
- 박스, 은선의 동결(freeze), 해동(thaw)
- 은선 [현재선, 현재선] 은선으로의 변경이 가능하다.
- UCS, 사용자 좌표계 … 변환 없이도 각 면에 치수와 문자 기입이 가능하다.
